Dal rame alle superleghe: la matrice PCD che gestisce ogni materiale di filo che utilizzi

Entra in qualsiasi negozio di trafileria e vedrai scaffali pieni di matrici. Quelli al carburo per il rame. Quelli diamantati per acciaio inossidabile pregiato. A volte ordini speciali per leghe di nicchia. Ogni materiale ha la propria fustella perché i produttori hanno imparato a proprie spese: raramente una taglia va bene per tutti. Ma questo modo di pensare sta iniziando a cambiare e il motivo è il diamante policristallino.

Cominciamo con il caso più semplice. Le filiere per trafilatura del filo di rame sono i cavalli di battaglia del settore. Di solito sono in carburo di tungsteno o occasionalmente diamante naturale per calibri fini. Il rame è morbido, tollerante e lubrifica bene. Una filiera standard in carburo può tirare migliaia di chilometri di filo di rame senza sudare. Ma cambia lo stesso stampo con un acciaio ad alta resistenza o una superlega a base di nichel e vedrai il foro aprirsi in poche ore. Le matrici in rame sono ottimizzate per un basso attrito e una pressione moderata. Semplicemente non hanno la resistenza alla compressione necessaria per gestire materiali più duri.

All'estremità opposta dello spettro ci sono le filiere per trafilatura SMCD : diamante monocristallino a cristallo singolo. Sono gli utensili di precisione per fili ultrasottili, spesso inferiori a 0,1 mm. La struttura monocristallina conferisce loro un'incredibile durezza e una finitura superficiale impeccabile. Possono estrarre oro, platino e rame di elevata purezza con risultati speculari. Ma sono fragili. Un leggero disallineamento, un'inclusione dura nell'asta in entrata e la matrice si rompe. Nessuna seconda possibilità. Anche le matrici SMCD costano una fortuna, quindi la maggior parte dei negozi le riserva solo per metalli preziosi o fili per uso medico.

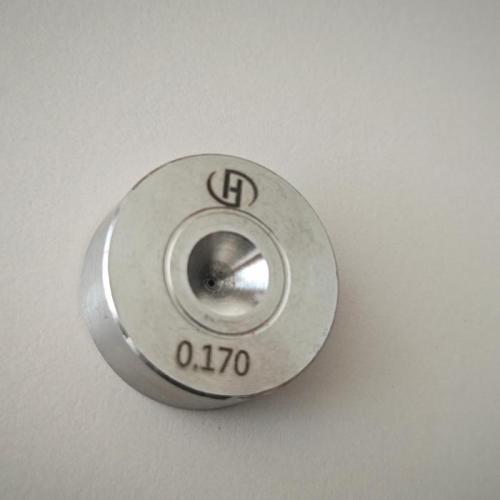

Ora guarda le filiere per trafilatura PCD . Il diamante policristallino non è un cristallo singolo; si tratta di milioni di microscopici grani di diamante sinterizzati insieme a un legante di cobalto sotto calore e pressione estremi. Questa struttura offre due vantaggi. Innanzitutto, è duro quasi quanto il diamante monocristallino ma molto più tenace perché i bordi dei grani impediscono la propagazione delle cricche. In secondo luogo, è isotropo: non presenta piani di clivaggio deboli. Ciò significa che puoi utilizzare matrici PCD su rame, ottone, acciaio inossidabile, titanio o persino Inconel senza scambiare gli strumenti.

Uno stabilimento di cavi di medie dimensioni nell'Ohio ha recentemente sostituito le matrici in carburo dedicate per il rame e le matrici PCD separate per l'acciaio con un'unica serie PCD su tutte le linee. Hanno lavorato 200 tonnellate di rame, poi sono passati immediatamente all'acciaio inossidabile 316L, quindi di nuovo al rame. Il diametro del foro si è spostato di meno di due micron. La finitura superficiale del rame è effettivamente migliorata perché la matrice in PCD ha mantenuto il suo profilo più a lungo di quanto facessero mai le vecchie matrici in carburo.

Il segreto è la natura autoaffilante del PCD. Man mano che i grani diamantati si usurano, vengono esposti nuovi bordi affilati, mantenendo un'azione di taglio costante. L'SMCD, al contrario, si consuma in modo uniforme ma perde il bordo dopo un punto e non può essere ripristinato facilmente. Le matrici in carburo di rame si usurano per erosione, creando un'entrata arrotondata che aumenta la forza di trafilatura.

Quindi sì, puoi tenere una fustella separata per ogni materiale. Oppure puoi standardizzare il PCD e lasciare che un unico stampo gestisca l'intero programma di produzione, dal rame tenero alle superleghe più resistenti. L'officina diventa più semplice, le scorte si riducono e il processo di disegno diventa prevedibile. Questa non è magia. È semplicemente il diamante policristallino che fa quello che sa fare meglio: restare duro mentre tutti gli altri crollano sotto pressione.
